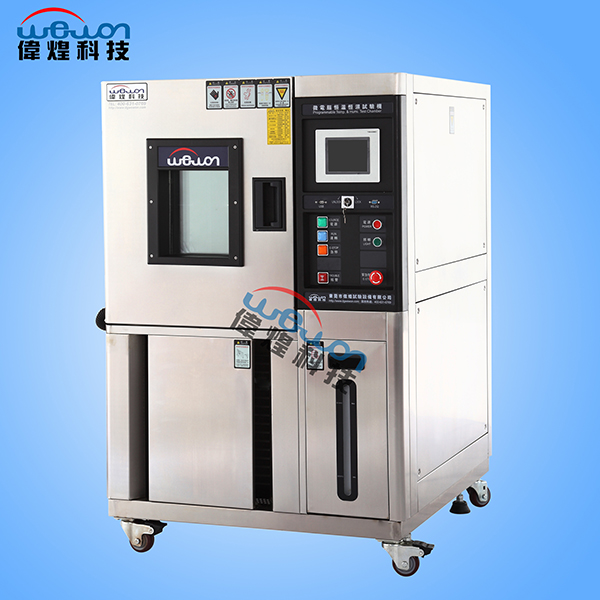

恒溫恒濕試驗箱的運作相互聯系的系統?
恒溫恒濕試驗箱的運作相互聯系的系統?通過三個相互聯系的系統:制冷劑循環系統、空氣循環系統、電器自控系統。
1、恒溫恒濕試驗箱制冷劑循環系統:蒸發器中的液態制冷劑吸收空氣的熱量(空氣被降溫及除濕)并開始蒸發,制冷劑與空之間形成一定的溫度差,液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài),后被壓縮機吸入并壓縮(壓力和溫度增加),氣態制冷劑通過冷凝器(風冷/水冷)吸收熱量,凝結成液體。通過膨脹閥(或毛細管)節流后變成低溫低壓制冷劑進入蒸發器,完成制冷劑循環過程。
2、恒溫恒濕試驗箱空氣環系統:風機負責將空氣從回風口吸入,空氣經過蒸發器(降溫、除濕),加濕器,電加熱器(升溫)后經送風口送到用戶需的空間內,送出的空氣與空間內的空氣混合后回到回風口。
3、恒溫恒濕試驗箱電器自控系統:
包括電源部分和自動控制部分。
電源部分通過接觸器,對壓縮機、風扇、電加器器,加濕器等供應電源自動控制分部分又分為溫、濕度控制及故障保護部分:溫、濕度控制是通過溫、濕度控制器,將回風的溫濕度與用戶設定的溫濕作對比,自動運行壓縮機(降溫、除濕),加濕器,電加熱(升溫)等元件,實現恒溫恒濕的自動控制。
